Maquinaria CO., LTD de Zhangjiagang Jiayuan
Relleno de la bebida y fabricante líquidos profesionales de la maquinaria del embalaje
Lugar de origen: | China (continental) |
Nombre de la marca: | JIAYUAN |
Certificación: | CE SGS |
Número de modelo: | DCGF |
Cantidad de orden mínima: | 1set |
---|---|
Precio: | USD5000 per set |
Detalles de empaquetado: | casos de madera estándar |
Tiempo de entrega: | 35 días laborables |
Capacidad de la fuente: | 100sets por año |
nombre: | Embotelladora de la bebida carbónica | Función: | El capsular de relleno del fregado de las botellas |
---|---|---|---|
Botella conveniente: | botella PET | Volumen de la botella: | 330-2000ml |
Material de terraplenado: | bebida carbónica, chispeando el agua, agua de soda… | Capacidad: | 2000-24000BPH |
Material: | SUS304 | Garantía: | 1 año |
Alta luz: | Máquina de rellenar del refresco carbónico,Máquina de rellenar de la CDS |
Relleno de levantamiento de la bebida carbónica capsulando 3 en 1 máquina
la clase 1.This de conjunto completo de máquina de rellenar de la bebida del gas combina lavarse, relleno y las funciones que capsulan rotatorias en una unidad, son un equipo líquido del embalaje de la eficacia completamente automática y alta.
2.It es conveniente para la bebida que embala que contiene la bebida del gas. Su funcionamiento está como siguiente de todas las piezas, por ejemplo, la válvula de alimentación, que entran en contacto con directamente medio se hace del acero inoxidable o del material inofensivo. Se ajusta tan a los requisitos del saneamiento de la comida de la compañía de JST. Las piezas del lacre se hacen del caucho de la calor-impermeabilización, para cumplir los requisitos de la técnica de usuarios a la esterilización en la temperatura alta.
el regulador programable 3.Using para realizar control completamente automático de las botellas que entran a embalar de acabado, usando el transductor como regulador de la velocidad, así que el usuario pueden regular la máquina fácil para adaptarse a diversos requisitos de alimentación, adoptando principio de relleno de la presión igual y las válvulas actuales de la primavera para asegurar calidad de la bebida, usando el acoplador magnético avanzado para regular el esfuerzo de torsión casquillo-que atornilla, para asegurar calidad que capsula
componentes 2.Main:
1) sistema de conducción;
2) sistema de transportador del aire del botella-cargamento;
3) botella-enjuague del sistema;
4) entrega del sistema entre el enjuague y el relleno;
5) sistema de relleno;
6) entrega del sistema entre el relleno y capsular;
7) sistema que capsula;
8) sistema el casquillo-descifrar;
9) botella-descarga del sistema;
10) marco;
11) sistema eléctrico.
3. El proceso de trabajo
La botella entra en la pieza de enjuague tres-en-uno de la máquina a través de transportador del aire. El agarrador instalado en la botella y las vueltas rotatorias de capturas del disco sobre 180 grados y hace que el embotellamiento hace frente a la tierra. En el área de enjuague especial, la boca en el agarrador rocía el jugo para aclarar el inwall de la botella. Después de aclarar y de drenar, la botella vuelca 180 grados a lo largo del carril de guía y hace el cielo de las caras del embotellamiento. La botella entonces aclarada se transfiere a la parte de relleno con el empuje del starwheel de la botella. La botella que entra en el llenador es control por el cuello que sostiene la placa. La válvula de alimentación actuaba por la leva puede realizar hacia arriba y hacia abajo. Adopta manera de relleno de la presión igual. La válvula de alimentación se abre y comienza a llenar cuando baja y toca el thebottleneck, la válvula de alimentación levanta y sale del embotellamiento cuando acaba de llenar, la botella llena se transfiere a la parte que capsula con la transición del cuello del control que empuja la rueda. El cuchillo que atornilla de la parada lleva a cabo el embotellamiento, guarda la rotación vertical de la botella. La cabeza que capsula del tornillo mantiene la revolución y la autorotación. Puede acabar un curso que capsula entero incluyendo la cogida, presionando, el atornillar, descargando con la acción de la leva. La botella llena se transfiere al transportador del mercado de la botella al proceso siguiente a través del starwheel. La máquina entera se incluye con las ventanas, la altura de la ventana incluida es más alta que el pico de los 3 en 1 máquina, al fondo de la ventana incluida tiene mercado de aire de vuelta.
Parámetro técnico
odel |
DCGF 16-12-6 |
DCGF 18-18-6 |
DCGF 24-24-8 |
DCGF 32-32-10 |
DCGF 40-40-12 |
DCGF 50-50-15 |
El lavarse ningún | 16 | 18 | 24 | 32 | 40 | 50 |
Relleno ningún | 12 | 18 | 24 | 32 | 40 | 50 |
El capsular ningún | 6 | 6 | 8 | 10 | 12 | 15 |
Capacidad de producción (500ml) | 3000BPH | 5000BPH | 8000BPH |
12000 BPH |
15000 BPH |
18000 BPH |
Instalan la capacidad (los kilovatios) | 3,5 | 4 | 4,8 | 7,6 | 8,3 | 9,6 |
Tamaño total | 2450×1800×2400 | 2650×1900×2400 | 2900×2100×2400 | 4100×2400×2400 | 4550×2650×2400 |
5450×3210×2400 |

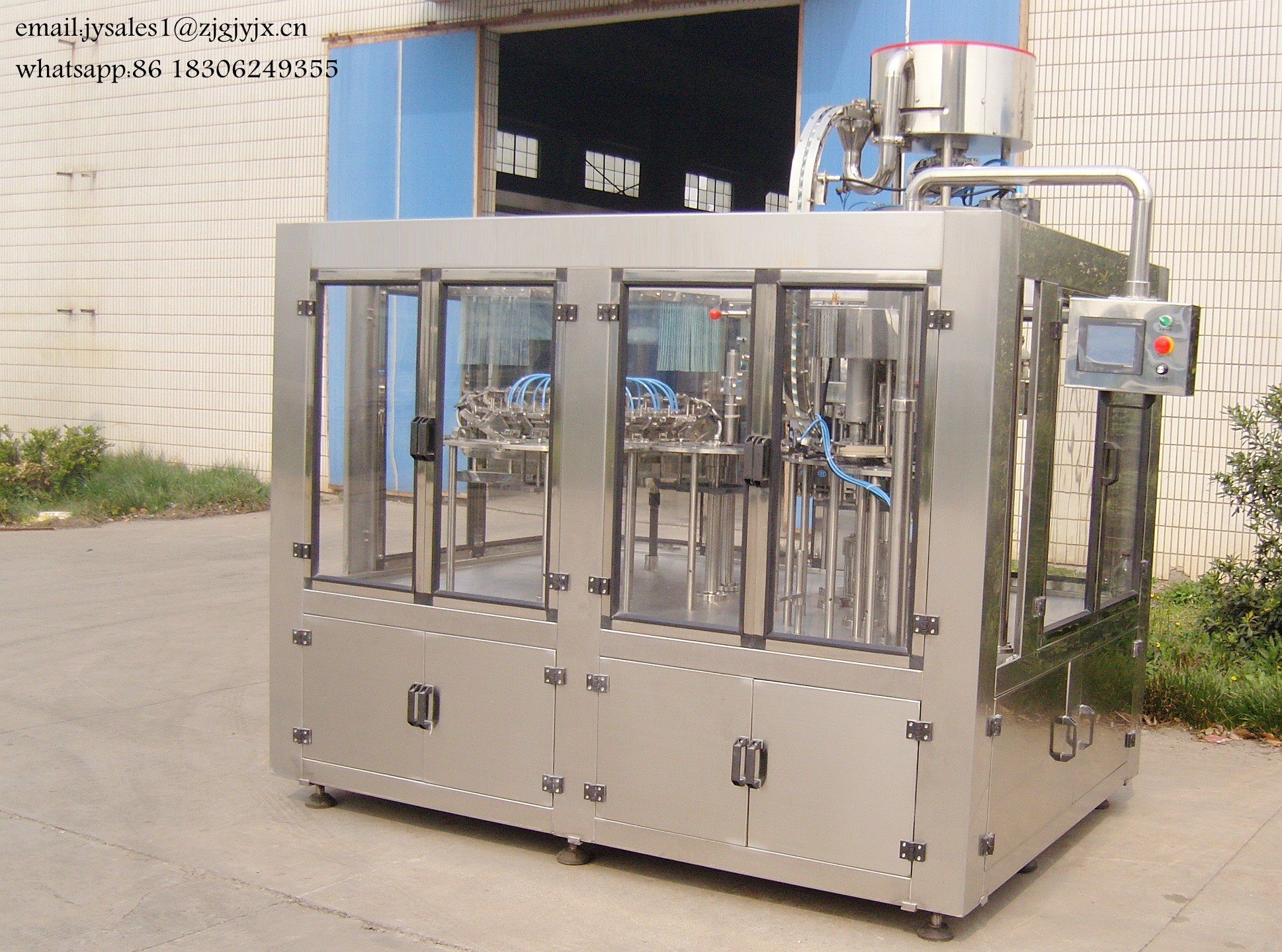

Imágenes de la máquina

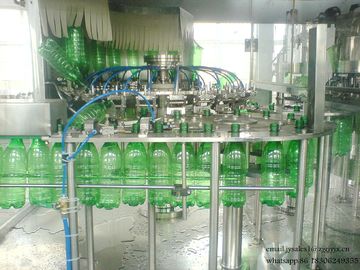

mirada interna (relleno que se lava)

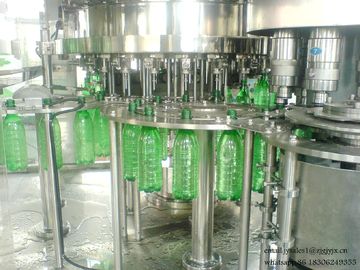

mirada interna (el capsular de relleno)
el lavarse
- Tratamiento de enjuague rotativo de la torrecilla una, bocas fijas, con los agarradores.
- Los agarradores toman las botellas de la estrella-rueda de la entrada mientras que todavía son conducidos por la estrella-rueda, así garantizando un apretón seguro.
- Después de agarrar, la botella se da vuelta al revés y cantred sobre una boca de rociadura que dirija una corriente del agua de la aclaración en la botella. Después del período de drenaje la botella se vuelca a una posición vertical otra vez.

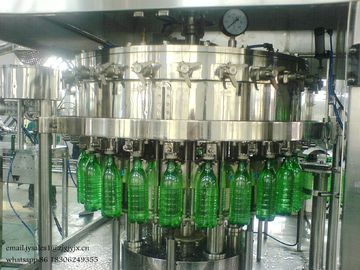

relleno
- Las estrella-ruedas conducen las botellas siempre “por el cuello” con los pasos del enjuague, del relleno y el capsular. Para los diversos tipos de botella, es fácil ajustar la estructura para que haya el operador por nuestro diseño especializado.
- El cuenco del producto es reducir la pérdida de calor.
- Si la temperatura es baja que el valor de ajuste, las válvulas de alimentación pararán y volver la bebida pasada en válvula de alimentación a recicle el tanque y vuelva al UHT otra vez para esterilizar con la bomba.
Capsuladora
el capsular
- Torrecilla que capsula rotativa, conveniente al uso de los casquillos plásticos del tornillo en las botellas del ANIMAL DOMÉSTICO
- La parte fija consiste en la tolva del casquillo, el alimentador del casquillo con el motor relevante y la leva que actúa las cabezas que capsulan.
- Las cabezas son aumentadas y bajadas por la acción de un seguidor que esté montando en una leva formada.
sistema eléctrico
